全自动五金激光焊接机,自动激光焊接机(小五金专

全自动五金激光焊接机:适用手机五金激光焊接，不锈钢螺柱激光焊接，各种小五金的激光焊接加工。采用精密运动控制器和精密XY工作台，可实现大多数0.5mm以内料厚五金产品的二维平面

订购热线：13714720278

全自动激光焊机(小五金专用)

德誉激光-全自动激光焊机(小五金专用):广泛适用手机五金激光焊接，不锈钢螺柱激光焊接，各种小五金的激光焊接加工。采用精密运动控制器和精密XY工作台，可实现大多数0.5mm以内料厚五金产品的二维平面焊接。效率高，性能稳定，性价比高。

全自动五金激光焊接机

技术参数

型号	DY-180
激光波长	1064nm
聚光腔反射体	进口陶瓷聚光腔
最大激光功率	180W
脉冲宽度	0-15ms
激光频率	0-50Hz
光斑调节范围	0.3-2mm
瞄准定位	十字光标及红光（可选摄像系统）
定位精度	±0.02mm
冷水机制冷功率	1.5p
工作台行程	150×250mm
额定功率	6.5KW
电力需求	单相220v±5%/50Hz/30A 三相380v±5%/50Hz/20A
外型尺寸	主机：700×1500×1200mm 冷水机：540×650×780mm

全自动激光焊接机加工样品图片

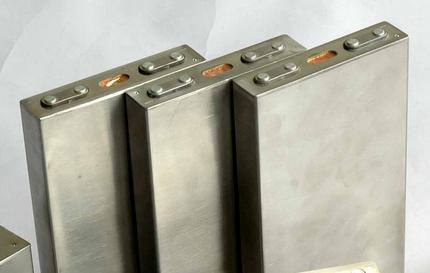

电池壳激光焊接

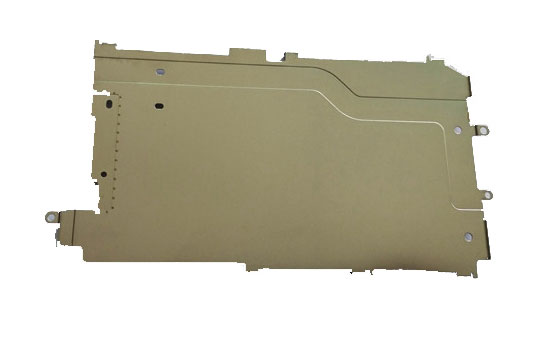

小五金激光焊接

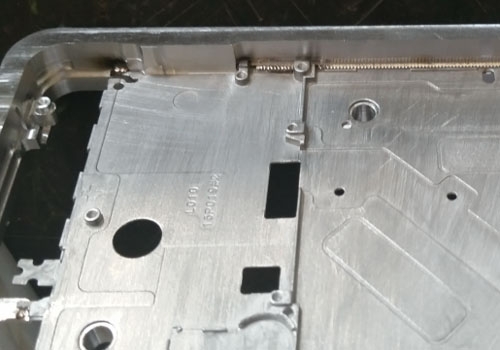

手机结构件激光焊接
冲压五金件激光焊接

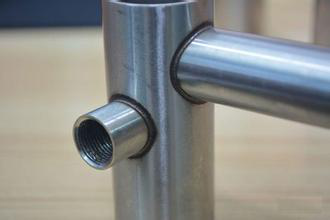

不锈钢管激光焊接
厨具水暖激光焊接

标准工作台

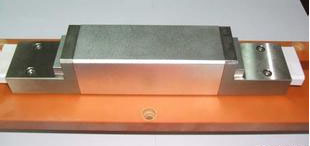

电动工作台

该工作台可选步进电机工作台或伺服电机工作台。

可选的X*Y工作台长度：250*150（标配）、300*200、400*200。

附件与耗材

激光脉冲氙灯

脉冲氙灯选择优质滤紫外线石英管作为灯管材料，以高质密度电极为氙灯的电极，具有负载能力强，泵浦效率高，激光光束质量好，寿命长等特点。
模具激光焊机保护镜片

主要保护里面价值较高的聚焦镜片。避免焊接时的烟雾飞溅和粉尘对镜头里镜片的污染。
德誉激光冷水机滤芯

滤芯的主要作用是去除水中固体、胶体等杂物，清洁冷却水，保护激光器。

应用范围

专为手机、电子、五金等行业大批量的小尺寸产品而设计，针对性强，速度快，效率高，性价比突出。

电子行业：手机、数码相机、MP3、MP4等电子产品的金属外壳、结构件的激光焊接。

电池行业：锂电池、电池组、电极等的激光焊接。

电子行业：接插件、精密接头、继电器、传感器、电机壳体及连线的激光焊接。

五金行业：小型精密冲压件、铸造件的激光焊接。

专业激光电源控制系统

1、整机的功能是基于输出电流的调整，以控制修正激光输出，以便高效安全的利用激光进行焊接；

2、主控制器采用最新的ARMv7系列的处理器，具有较高的处理速度，以满足设备的实时控制。能快速、高精度的控制和保护激光机。最大可能提供给客户快捷安全的使用体验。

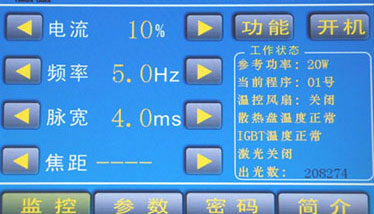

德誉激光电源主界面

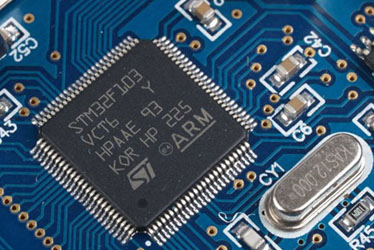

德誉激光电源主控制器

4、采用触摸屏做人机交互，界面直观，显示清晰，各种参数易于理解调节，简单易上手；

5、软件具有严密的控制逻辑、精细的数字滤波、快速的控制算法，使激光输出稳定，快速。

激光电源回路异常报警外部水循环异常报警察

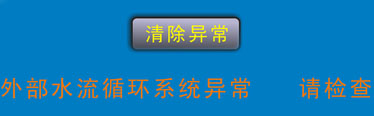

德誉激光电源报警界面

专业激光焊接运动控制系统

德誉激光焊接控制系统是以微处理器为核心的嵌入式的三维激光焊接控制系统。

1、支持单点和连续焊接；具有任意的直线、圆弧、椭圆插补功能；

2、具有延时、输出、指定输出口、等待输入等其他指令，方便实现客户自己特殊的工艺；

3、可以使用手工输入或示教的方式输入坐标，支持以矩阵的方式复制多份。

4、单个文件最大行数为10万行，最大文件个数为48个；

5、同时可控制四个轴的电机，任意轴硬件直线插补功能，多段连续插补运动时，具有插补速度快、衔接平滑的优点。

德誉激光焊接控制系统界面
德誉激光焊接控制系统界面
德誉激光焊接控制系统界面

核心激光器

激光陶瓷反射腔

1、激光棒采用大品牌YAG激光棒，质量稳定。

2、激光输出采用小光斑设计，使光斑更小，适用于焊接小工件及精密工件。

3、激光腔采用漫反射陶瓷反射腔，激光转换效率高。

4、该设备可以选用显微镜监控或者摄像系统监控，即可以模具焊接，亦可以自动焊接。

显微镜摄像头

安装使用:

电气要求:

市电电压波动不能太大，电压波动幅动依照国家标准不应超过5% ，当超过10%时，设备有可能不能正常工作，而且运行的稳定性也会有所降低。建议客户配备稳压器。

冷却水要求:

纯净水一般要求电阻率大于0.5MΩ.cm，使用一段时间后水电阻率会降低或水中有杂质、污物、水变混浊等现象，将会使氙灯点不然或污染激光腔及玻璃管，使出光效率降低，此时应立即更换纯净水（连续使用时最好每周更换一次系统中的去离子水）。

环境要求:

防止振动：因激光焊机的光路部分十分精密，激光焊机的工作场如果有振动的话，易于导至光学器件走位，从而产生激光输出变弱，光斑质量变差，甚至没有激光输出的问题，所以，在激光设备工作场所，要特别注意，设备安装位置不要靠近大路边，大桥边，或是在附近有冲床，铣床，车床，刨床等重型加工设备，如果必需要在这样的环境下，则必需要做足防震的措施，将震动减到最小。

减少灰尘：因为激光设备内部有很多光学器件，和精密电子元器件，故要求安装在灰尘较少的环境

环境温度：摄氏4度-摄氏32度。设备运行时，环境温度最高不可以超过摄氏32度，因为激光电源部分，功率很高，一些功率器件运行时发出热量需要及时散发出去，而环境温度太高会导至不能正常散热，会引起整个系统的工作不稳定，甚至损坏。而冬天的时候，需要严防冷却水结冰，因为激光晶体、氙灯、聚光腔都充满了水，结冰会直接导致这些器件的损坏。冬天时如长时间不运行情况下，将腔内的水排空；如再开机前，先重新加水，打开电源空气开关，先行主机不开，只开水机空机运行10分钟，等水温回复到摄氏4 度以上，再开主机。（强烈要求不能将设备放于室外或者低温结冰的情况下使用，否则极易损坏设备）

环境湿度：不高于80% 。因为焊机电源打开后，激光晶体就会持续的被冷却系统冷却，因为冷却水一般会低于室温，当环境湿度过大的时候，而激光晶体的温度又低于室温，这时激光晶体的两个端面上会凝结水雾，当激光输出的时候，这些水雾会大大降低激光输出能量，而且这些附着在激光晶体端面上的水，干了以后，会在激光晶体的膜面上留下痕迹，这将会大大加快激光晶体膜面的老化。所以，为了防止这种情况的发生，冷水机的水温设定，夏天不可以低于室温3度，冬天不可以低于5度。

激光设备使用注意事项:

良好的接地：我公司生产的激光设备均配有自动的安全保护装置，只有正确、良好的接地才能使之正常运作，为了保障您的人身财产安全，强烈要求客户为设备提供良好的接地条件。同时，激光电源、焊接控制系统均使用了工业微处理器进行数字化控制，只有良好的接地，才能保证他们正常稳定的工作。

较小的电压波动：如果设备电力接入点或离的很近的地方有大功率的用电设备，特别是对电网会产生很大冲击的用电设备，如大功率电动机、氩弧焊机、电火花放电加工机等等，建议客户配备带有电压波动抑制功能的稳压器。
