激光焊接机应用在电机、马达行业介绍

　　光纤焊接机是一款使用进口准连续(QCW)光纤激光器作为光源的激光焊接设备，广泛用于手机、电脑、光通讯、IT等领域。该设备的最小聚焦光斑直径几乎只有传统YAG激光焊接机的1/3，特别适合精密微细激光焊接

激光焊接随着时间的发展与沉淀，激光技术也是再创新高。今天小编将与大家分享德誉激光焊接在电机行业中的一些相关应用原理与说明，具体内容如下：

　　德誉激光焊接在电机行业的应用

一.激光焊接机在手机马达制造上应用

是一种新型的焊接方式，德誉激光QCW系类焊接设备主要针对薄壁材料、精密零件的焊接，可实现点焊、对接焊、叠焊、密封焊等。

焊接光斑一致性好

焊接熔池均匀

1．不用焊剂或填料，直接焊接两个金属工件，被焊接的部分可以是相同的金属,不同的金属。

2．高的深宽比。焊缝深而窄，焊缝光亮美观。

3．最小热输入。由于功率密度高，熔化过程极快，输入工件热量很低，焊接速度快,高生产率，热变形小，热影响区小。

4．高致密性。焊后高的冷却速度易使焊缝组织微细化，焊缝强度、韧性和综合性能高。

5．精确控制。因为聚焦光斑很小，焊缝可以高精度定位，光束容易传输与控制，可以进行远距离或一些难以接近的部位及微型 零件。

6．激光器焊接设备基本无耗材，显著减少停机辅助时间，生产效率高。

7．非接触、大气环境焊接。同时，激光焊接运行费用较低，可降低工件成本。

二.风扇电机叶片焊接工作台

　　◆ 工业PC机控制，外形尺寸(L*W*H):900×1200×1700(mm)。

　　◆X-Y-Z三维自动工作台，X、Y轴步进驱动，Z轴伺服驱动，X-Y-Z行程450mm×1500mm×150mm，定位精度0.04mm,重复定位精度±0.02mm，加两个电动旋转台;

　　◆ 可焊接电机风扇叶与轴芯的圆柱曲线，两工位轮流焊接;

　　◆ 能满足焊接点、直线、圆、方形等平面图形及空间曲线的焊接。

三.电机铁芯焊接工作台

　　◆工业PC机控制外形尺寸：(L*W*H):700×800×1400(mm);

　　◆整体采用二维台设计，激光出射头运动，X、Y轴为步进驱动，行程为400mm×150mm，定位重复精度达±0.03mm，激光头上下120mm手动升降调焦，左右45°手动可调;

　　◆工作台面一端采用气动夹紧治具，方便装夹，提高生产效率。

四.电机定子激光焊接机,振动马达焊接工作台

　　◆PLC+人机界面的控制方式：外形尺寸：(L*W*H):700×800×1400(mm)

　　◆ 外形尺寸：(L*W*H):700×800×1400(mm)

　　◆ 型材框架，黑色PVC封板，安全光幕保护，满足国际安规要求;

　　◆ 采用高精度旋转台，配伺服电机的传动方式，整体精度控制在0.02mm以内，台面装有多工位，将效率提高到12件/分;

电机定子激光焊接机

　　光纤焊接机是一款使用进口准连续(QCW)光纤激光器作为光源的激光焊接设备，广泛用于手机、电脑、光通讯、IT等领域。该设备的最小聚焦光斑直径几乎只有传统YAG激光焊接机的1/3，特别适合精密微细激光焊接

激光焊接随着时间的发展与沉淀，激光技术也是再创新高。今天小编将与大家分享德誉激光焊接在电机行业中的一些相关应用原理与说明，具体内容如下：

　　德誉激光焊接在电机行业的应用

一.激光焊接机在手机马达制造上应用

是一种新型的焊接方式，德誉激光QCW系类焊接设备主要针对薄壁材料、精密零件的焊接，可实现点焊、对接焊、叠焊、密封焊等。

焊接光斑一致性好

焊接熔池均匀

1．不用焊剂或填料，直接焊接两个金属工件，被焊接的部分可以是相同的金属,不同的金属。

2．高的深宽比。焊缝深而窄，焊缝光亮美观。

3．最小热输入。由于功率密度高，熔化过程极快，输入工件热量很低，焊接速度快,高生产率，热变形小，热影响区小。

4．高致密性。焊后高的冷却速度易使焊缝组织微细化，焊缝强度、韧性和综合性能高。

5．精确控制。因为聚焦光斑很小，焊缝可以高精度定位，光束容易传输与控制，可以进行远距离或一些难以接近的部位及微型 零件。

6．激光器焊接设备基本无耗材，显著减少停机辅助时间，生产效率高。

7．非接触、大气环境焊接。同时，激光焊接运行费用较低，可降低工件成本。

二.风扇电机叶片焊接工作台

　　◆ 工业PC机控制，外形尺寸(L*W*H):900×1200×1700(mm)。

　　◆X-Y-Z三维自动工作台，X、Y轴步进驱动，Z轴伺服驱动，X-Y-Z行程450mm×1500mm×150mm，定位精度0.04mm,重复定位精度±0.02mm，加两个电动旋转台;

　　◆ 可焊接电机风扇叶与轴芯的圆柱曲线，两工位轮流焊接;

　　◆ 能满足焊接点、直线、圆、方形等平面图形及空间曲线的焊接。

三.电机铁芯焊接工作台

　　◆工业PC机控制外形尺寸：(L*W*H):700×800×1400(mm);

　　◆整体采用二维台设计，激光出射头运动，X、Y轴为步进驱动，行程为400mm×150mm，定位重复精度达±0.03mm，激光头上下120mm手动升降调焦，左右45°手动可调;

　　◆工作台面一端采用气动夹紧治具，方便装夹，提高生产效率。

四.电机转子激光焊接机,振动马达焊接工作台

　　◆PLC+人机界面的控制方式：外形尺寸：(L*W*H):700×800×1400(mm)

　　◆ 外形尺寸：(L*W*H):700×800×1400(mm)

　　◆ 型材框架，黑色PVC封板，安全光幕保护，满足国际安规要求;

　　◆ 采用高精度旋转台，配伺服电机的传动方式，整体精度控制在0.02mm以内，台面装有多工位，将效率提高到12件/分;

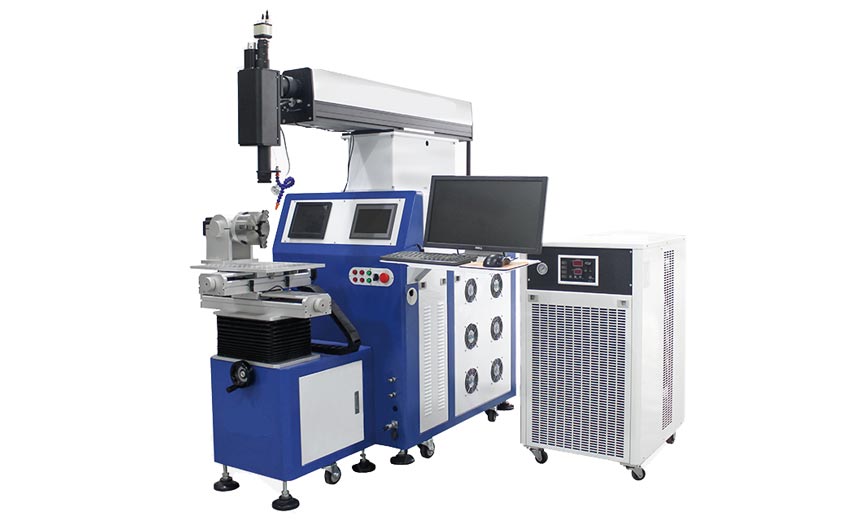

电机定子激光焊接机

　　从上述这些内容可以看出，德誉激光焊接在电机,马达行业的主要应用于哪些设备之中。如果大家还想要了解更多与德誉激光相关的技术信息或是设备需求，欢迎来电德誉咨询。
