硬光路和光纤传输激光焊接机优缺点应用分析

硬光路和光纤传输激光焊接机优缺点应用分析

　　目前，国内激光焊接设备厂家多于牛毛，但综合起来无非就是硬光路和软光路之分，只是各家公司采用的配件不同，所生产出来的焊接设备稳定性也不一致，价格更是千奇百怪，德誉激光专注激光 焊接设备十余年，已具备独立研发和生产YAG光纤传输激光焊接机实力.实际应用也证明德誉激光焊接机的稳定性良好。

　　光纤传输激光焊接机是在固体激光焊接机的基础上改进了其激光能量的传输方式，相比硬光路激光焊接机具有激光能量更集中、光点更均匀;另外光纤传输激光焊接机也更具有操作灵活性，所以光纤传输激光焊接机未来一定会取代硬光路激光焊接机

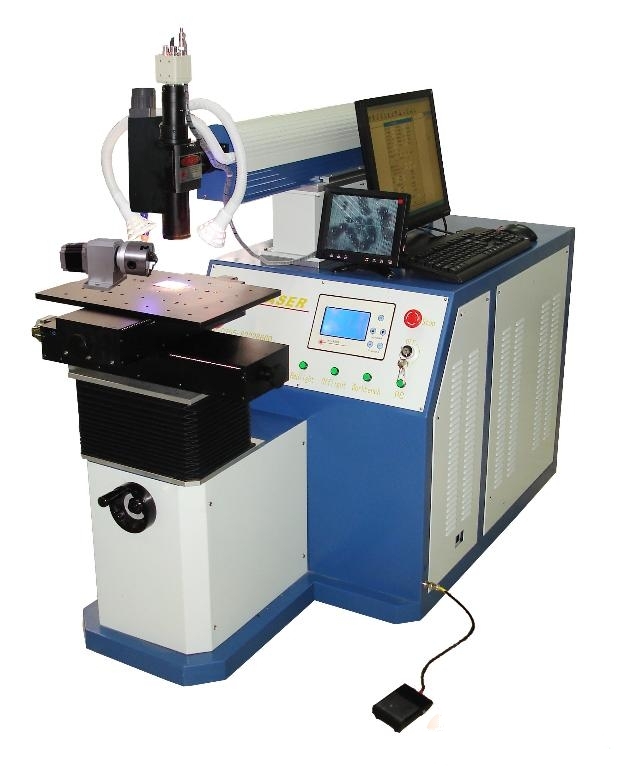

YAG全自动激光焊接机

　　一些客户来到德誉激光时问，怎么我们的激光焊接设备同他们看过的其他一些激光焊接加工厂的有点不一样呢?说我们的设备从主机里还伸出两根绿色钢绳，又没有移动工作台，上面又有一个大大的镜头?其实他们可能没了解到：这是价值不菲的“能量反馈光纤传输振镜扫描式激光焊接机”，要二十多万元一台呢。华为公司的一些五金供应商，指定只有用高端设备才可以激光焊接加工他们的产品。德誉激光目前拥有能量反馈光纤传输激光焊接机产品对比是大族和联赢两个高端品牌的。
下面德誉激光焊接专家就和大家一起来了解一下这两类激光焊机的区别和优缺点：

硬光路和光纤传输激光焊接机的应用对比

硬光路普通激光焊接机优缺点应用分析

　　硬光路激光焊接机是将激光器发出的光通过扩束匀化光斑，再聚焦到焊接工件表面，因此焊接的质量即焊点的质量直接取决于激光器的模式好坏。硬光路焊接机如果想得到好的焊接效果，需要对激光器进行充分的设计，取得更好的激光模式来获得好的效果。

　　硬光路激光焊接机擅长点焊和对光束质量要求不严格的缝焊工件。硬光路激光焊接机点焊能量足，配合相应的工作台及夹具可以实现自动化，既节约人力成本，又增加产品的可靠性和美观度，提升产品的附加值。硬光路激光焊接机为提高其能量输出稳定性，可采用电流反馈技术，使电源的每次输出恒定，这样一定程度上改善了能量的稳定性。

硬光路激光焊接机

　　硬光路激光焊接机缺点：

　　1、由于激光棒热透镜效应的存在，激光器会随着功率的增加发散角会增大，影响激光的焦距，会带来焊点能量大小的变化，使焊缝产生不均匀。

　　2、产生激光的氙灯因为每次放电都有强电流产生，其使用一段时间后会产生的能量会逐渐降低，因此使用一段时间，焊接机的能量设定值需要重新调整。激光机稳定性取决与激光器的稳定性，硬光路激光焊接机稳定性一般在±6%左右，可以满足一般的焊接需求。

　　光纤传输激光焊接机优缺点应用分析

光纤传输激光焊接机

　　光纤传输激光焊接机是将激光器输出的激光，通过耦合系统，进入光纤进行传输，再通过激光输出系统聚焦到工件上。

　　光纤传输激光焊接机的优点

　　1、激光在光纤中以全反射的方式进行传输，在传输过程中，足够长的光纤会对光斑中的不均匀的位置进行匀化，这样我们在光纤输出端得到的光斑将是一个均匀的光斑。不管激光器输出的是椭圆的，还是有缺陷的光斑，理论上足够长的光纤均能把光斑匀化成我们需要的圆斑。所以，光纤输出的第一优点就是光斑匀化。

　　2、前面我们提到激光器有热透镜效应，会使激光输出的光束扩散角变化，如果用硬光路输出激光，激光的焦距是变化的，为减小这种变化，硬光路输出一般进行扩束后聚焦。如果用光纤输出，激光的发散角只取决于光纤的数值孔径NA(色散及其损耗比较小，暂不考虑)，激光输出的焦点是恒定的。

　　3、光纤传输激光焊接机，利用光纤的柔韧性实现了软连接，可以将激光输出到任何需要焊接的地方，配合六轴机械手或焊接振镜可以实现连续的复杂空间曲线的激光焊接加工，满足客户的需求。

　　4、光纤传输激光焊接机可以有多路光纤输出，可以实现能量分光，即将激光器输出的激光能量平均分配到各输出光纤;也可以实现时间分光，即将激光器能量按不同时间间隔，依次输出到各路光纤，实现不同时间不同工位激光焊接加工。焊接机还可以实现一台机不同工位不同时使用，即不同工位在不同时间，使用同一台机器进行焊接加工，给客户节约了设备成本。

　　5、光纤传输激光焊接机能量反馈是取激光器的一部分激光，对比输出能量前后差异，闭环控制激光器，使激光输出稳定。能量反馈系统是动态闭环控制，可以使激光输出不受氙灯衰老的影响，当氙灯能量不足时系统会自动的增加电源输出功率，维持激光的稳定性。氙灯如果衰减的无法使用，系统会自动提示客户更换氙灯。

　　6、不管是镜架还是聚光腔，使用时间长，一般是几个月，在机械振动的作用下，镜片的对准度会下降，因此如果能量输出减弱，要对光路微调一下，即可回复能量输出。如果有能量反馈系统，该系统会一定程度的改善激光器的输出，当镜片的对准度下降时，系统会自动的补充能量。

能量反馈光纤传输激光焊接机优缺点应用分析

能量反馈光纤传输激光焊接机

　　能量反馈技术的优点：

　　反馈技术就是把想要输出的激光能量波形与实际输出的能量波形实时进行比较以确定泵浦灯投入能量大小，进而控制输出能量的方法。通过能量负反馈控制技术，可以将激光输出能量精确控制在3%以内，同时解决了以下几个导致激光输出能量大范围波动的问题：

　　(1)市电的波动影响激光输出能量的波动

　　(2)氙灯每次放电的差异性对激光输出能量的影响

　　(3)氙灯老化导致对激光输出能量的减小

　　(4)水流量的变化、水温的变化等因素导致激光输出能量的波动。

　　为了维持稳定良好的加工状态，减少产品不良率，就要求激光能量及其波形具有良好的重复性，而能量负反馈控制技术正是解决这一问题的有效手段。能量反馈系统是闭环控制，可以将能量的稳定性控制到3%以内，相比硬光路激光焊接机±6%的稳定度,为客户更高的激光焊接加工要求提供了保障。

　想了解更多关于激光焊接机的工艺、打样和报价的详细情况，请咨询德誉激光焊接专家为您解答。
