激光焊接机结构及工作原理

　　激光焊接机众多行业应用，包括钣金,机械,汽车,模具,医疗设备等行业。激光焊接机的整个焊接加工过程中是由哪几个部分组成的,包括工作台面板，送料机构,其固定在工作台面板上。夹具机构,其固定在送料机构上,送料机构驱动夹具机构往返运动,夹具机构包括夹具装置和夹具安装板,夹具装置设有定位装置。每个部分分别是什么样一种情况,这样才好继续谈激光焊接机的价格

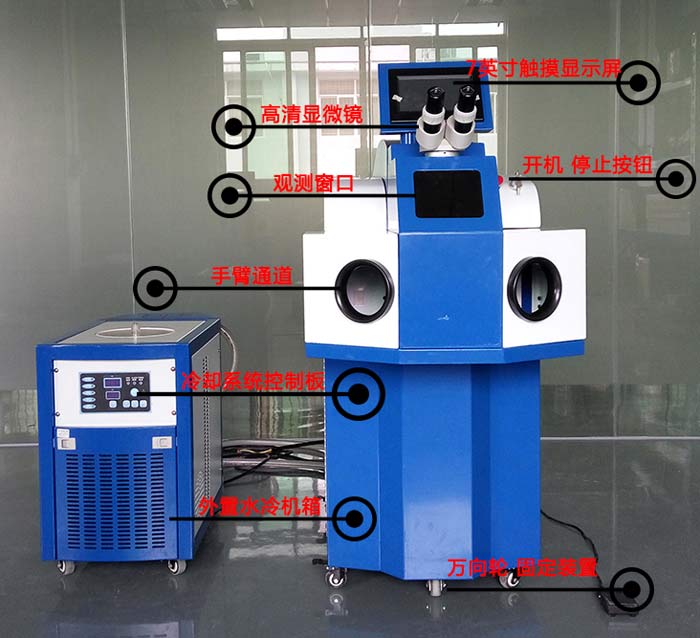

激光点焊机结构图

激光焊接机一般由五大部分组成,

　　一:激光焊接主机：

　　激光焊接主机主要产生用来焊接的激光束,由电源,激光发生器,光路部分,控制系统等主要部分组成,

　　二:冷却系统：

　　冷却系统为激光发生器提供冷却功能,一般配1-5匹功率的水循环冷水机,(主要针对方圆激光的焊接机),

　　三:激光焊接自动工作台或叫运动系统：

　　该系统用来实现激光焊接中,激光光束按特定的要求按焊接轨迹移动,实现激光的自动焊接功能,一般有工件运动,激光头固定,激光头运动,工件固定,或激光头和工件都移动,三种运动控制形式,整个系统,通过CNC编程的方式编写运动控制程序来控制工作台按要求运动,并且经过简化的编程系统,具有操作简单,无需专业的技术或无学历基础也可快速的撑握,方圆激光的工作台系统中,如:机械手运动系统,二维,三维工作台,四轴联动工作台,龙门式焊接工作台,悬臂式工作台等等,都可实现精密的焊接运动控制.

　　四:工装夹具：

　　一般在激光焊接加工过程中,激光焊接工装夹具主要用来固定焊接的工件,并使之可以重复装卸,重复定位,以利于激光的自动焊接,因而,工装夹具是激光焊接生产中必不可少的设备之一,尤其是在批量的生产中,工装夹具是否设计到位,将直接影响到生产的效率和成品率,方圆激光拥有大批专业的配套设计人员,专为客户设计激光焊接装夹解决方案,并且提供3D的演示,让客户一目了然的体会整个焊接方案.

　　五,观察系统：

　　一般,激光焊接机需配备观察系统,可以对工件进行实时显微观察,用于在编制焊接程序时利于精确定位和在焊接过程中检验焊接效果,一般配置CCD显示系统或显微镜.

　　光纤激光焊接机和YAG激光焊接机的工作原理

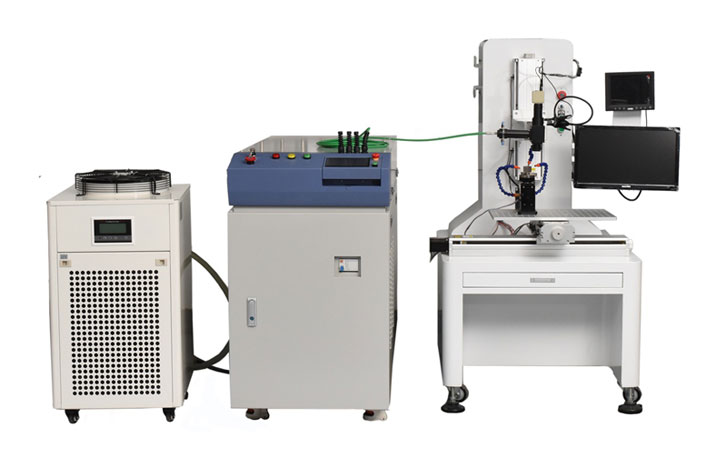

自动化激光焊接机

　　光纤激光焊接机的工作原理

　　当泵浦光通过光纤中的稀土离子时，就会被稀土离子所吸收。这时吸收光子能量的稀土原子电子就会激励到较高激射能级，从而实现离子数反转，反转后的离子数就会以辐射形式从高能级转移到基态，并且释放出能量，完成受激辐射。光纤激光焊接机产生的激光通过光纤输出，并与配套的工作台配合，完成相应的焊接。光纤激光焊接机分为脉冲光纤激光焊接机和连续。其中，脉冲光纤激光焊接机可通过激光的峰值功率、频率、脉宽的设定来调节激光脉冲单点能量;连续光纤激光焊接机则通过设定平均激光功率来调节输出激光功率。

　　YAG激光焊接机的工作原理

　　激光电源首先把脉冲氙灯点着，通过激光电源对氙灯脉冲放电，形成一定频率，一定脉宽的光波，该光波经过聚光腔辐射到Nd 3+：YAG激光晶体上，激发Nd 3+：YAG激光晶体发光，再经过激光谐振腔谐振之后，发出波长为1064nm脉冲激光，该脉冲激光经过扩束、反射、(或经光纤传输)聚焦后打在所要焊接的物体上;在PLC或工业PC机的控制下，移动数控工作台，从而完成焊接。焊接时所需要的脉冲激光的频率、脉宽、波形、工作台速度、移动方向均可用单片机、PLC或工业PC机来控制，通过对激光的频率、脉宽的不同设定可调节控制脉冲激光的能量。
