如何调整激光焊接机光路，优化光路

如何调整激光焊接机光路,优化激光焊接机的光路

　　激光焊接设备的使用如果操作不当的话，很可能会导致光路不正等故障，这种故障是会影响激光焊接设备的性能的，那么我们应该如何调整激光焊接设备的光路呢?

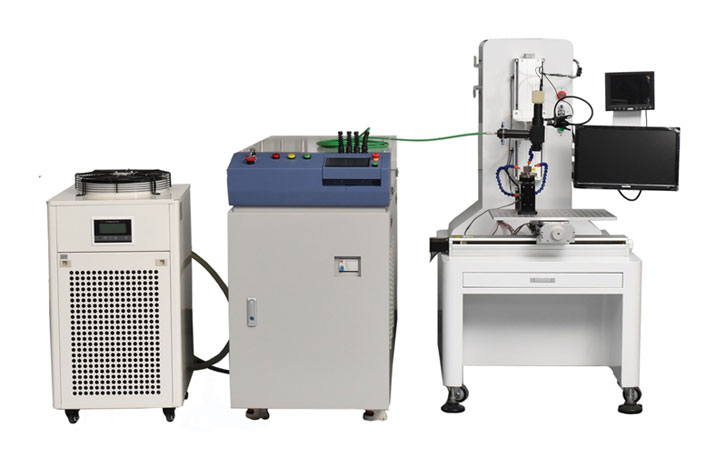

四轴焊接自动焊接机

下面是我们分步骤介绍下调整方法：

　　1.检查基准光源

　　红色的半导体激光是整个光路的基准，必须首先确保其准确性。用一个简易的高度规检查红光是否与光具座导轨顶面平行，并处于光具座两条导轨间的中心线上，如出现偏差，可以通过6个紧固螺钉进行调整。调整好后注意再检查一遍所有紧固螺钉是否已经完全拧紧。

　　2.调整输出镜(输出介质膜片)位置

　　调整输出镜前，应将装有YAG棒的聚光腔拿开，以免因光路中YAG棒的折射偏差影响调整的准确性。

　　输出介质膜片的准确位置应该是使红光位于其中心位置并能将红光完全反射回红光的出射孔，否则应通过膜片架的旋钮进行仔细调整。注意调整完后应将膜片架调节旋钮上的锁紧圈完全锁紧，确保其位置的稳定性，然后再一次检查其反射光的位置是否保持在原位。

　　3.检查YAG棒的安装位置

　　用透明胶纸分别贴在YAG棒套的两端，观察红光光斑是否在两个棒套管的正中间位置，如有偏差，应通过调整聚光腔的位置加以修正。然后观察YAG棒的反射光位置，应与红光的出射孔重合，否则在兼顾红光尽可能保持在棒套管中心位置的前提下调整聚光腔的位置，使反射光尽量与出射孔靠拢，至少应保证调整到与出射孔的偏差小于1mm。

　　4.调整全反镜(全反介质膜片)位置

　　第一步：检查红光是否在介质膜片的中间位置，否则应调整介质膜片架的安装位置使红光在介质膜片的中心。

　　第二步：粗调介质膜片架旋钮，使红光反射回出射孔。

　　第三步：开启激光，200A左右，脉宽调整到约2ms，重复频率调整到0Hz，踩一下脚踏开关使脉冲氙灯闪光，此时用完全暴光的全黑像纸放在输出镜前，可以观察到有激光输出，反复调整膜片架的两个旋钮，使输出光斑最圆且均匀，然后逐渐降低电流至120A左右，进一步反复仔细地微调旋钮，尽可能使打到像纸上的光斑最圆且最强部分集中在光斑中心。

　　第四步：检查激光是否与红光重合，将像纸固定在激光输出镜的前端并尽量远离输出镜的位置，发出一个激光脉冲，观察像纸上的光斑中心是否与红光中心重合，如不重合，可以微调输出镜和全反镜，使光斑与红光重合，然后再将像纸固定在离激光器输出镜800~1000mm的地方，再次检查光斑是否与红光重合。如能较好地重合，激光器即调整到了最佳状态。

　　第五步：锁紧各个调节旋钮，再一次检查像纸上的光斑是否良好，并与红光同轴。否则应重新调整。

　　5.检查光闸的位置

　　人工旋转反射镜片支架，将光闸推至挡光位置，观察红光是否在镜片的中间，其反射光是否位于光束终止器中心的吸收锥体上，如位置不正确可稍加调整，最后，应特别注意仔细检查一下光闸反射镜片是否清洁，受污染的镜片在使用中很快会炸裂

毫焦级激光焊接设备

应该如何优化激光焊接机的光路

　　高质量的大功率激光焊接机对光路的优化是设备出厂时最重要的环节，好的激光焊接机硬件配置高，也需要好的光路，那么我们应该如何对激光焊接机的光路进行优化呢?下面就由激光焊接机厂家德誉激光技术人员为您讲解：

　　一、首先利用红光进行调试校正光路是否对中，方法如下：

　　1、首要要把光学扫描振镜装置固定好，扫描振镜的装置、Y扫描振镜为笔直安放，X扫描振镜水平安放，装置时可从扫描头部摆布侧边孔调查，使X、Y镜片方位正交，镜片镀膜面朝历来光方向;在两边调查孔目测，Y振镜镜片和X振镜镜片中间对准，即高度共同，水平对中。

　　2、其次要把红光二极管激光器固定好，然后接通电源把红光调至最佳状况(此刻不能装置扩束镜和场镜)。调整光具座使红光的光点经过前面板上的激光输出孔的中间，直接打在Y轴振镜的中间，在振镜两边调查孔目测，红点应该在Y振镜镜片和X振镜镜片中间。

　　3、旋转Y振镜X振镜，并坚持轴向不移动;使红光打在振镜或工作台正下方，固定紧振镜。

　　4、装置(聚光腔)或半导体侧泵模块时，要让红光从Nd:YAG晶体棒两头均居棒套中间，即激光棒中间，此步最重要;抵达同光路意图，并为准直其他元件供给光源。

　　5、装置全反镜、输出镜、扩束镜、声光Q开关、同样要中间进中间出，并且全反镜、输出镜的镀膜面朝向聚光腔，红光或激光必需要笔直的打在镜片上。

　　6、依照光学反射原理，红光照射在全反镜上，必有一反射光点，调理全反镜的俯仰、侧转旋钮，使反射光点沿原路回来，在二极管激光输出端上与输出光点相重合。

　　7、调理Q开关的俯仰、侧转旋钮，使反射点与二极管激光器(红光)输出光点相重合。

　　8、调理激光焊接机输出镜的俯仰、侧转旋钮，使反射点与二极管激光器(红光)输出光点相重合。

　　9、最终检查一下从输出镜出来的红光是不是重合，如不是，则从头把它调为一点。这时激光焊接机的光路根本调试完了。

　　二、激光直接调试光呼

　　1、把制冷机同上电源式冷却水正常循环。

　　2、给激光焊接机电源、声光Q驱动器、高速扫描振镜电源接通电源使之正常工作(按操作规程使用设备)。

　　3、在调试激光时一定要封闭声光Q驱动电源或把调制档打到外调制后再调试，否则会没有激光输出。

　　4、这时可以把倍频片(激光探测片)放在输出镜后调查，这时应有激光输出(若无、可略加大电流)。

　　5、在调理全反镜的俯仰、侧转旋钮，使激光输出光点更佳(大而亮)。

　　6、细调完毕，激光焊接机调试完毕，可进入后光路体系(扩束镜、扫描镜、平场扫描镜)调试。

　　7、光扩束镜，输出镜后装置有4倍光扩束器，其作用是减小光束发散角，进步激光光束质量，使在工件上刻写的激光功率密度更高，刻线宽度更细。调整需求：调理扩束镜的紧固螺母及俯仰、侧转旋钮，使光束从中间经过(中间进中间出)，并抵达扫描头部入射孔中间。

　　8、平场扫描透镜，激光束经过扩束器后，经X-Y扫描镜反射抵达平场扫描透镜，透镜的装置由下而上旋入，其上端面与振镜距离契合技能需求。

　　9、别离调整光点在四角的强度，需求均匀共同，如不均匀则调整扩束镜使之均匀。
